智能涂覆机

[产品分类]:产品中心

[产品特点]:智能涂覆生产线

全国热线

0512-67904686

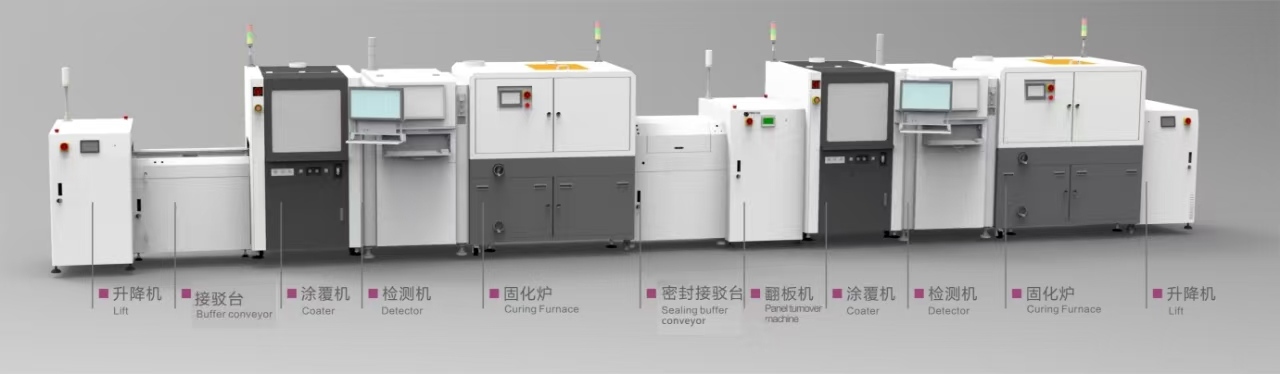

智能涂覆生产线 技术参数


设备性能

1.整体采用钢体架构设计,可承受高速运行时冲击,机台运行平稳无共振噪音;

2.采用工控机搭配运动控制卡,WINDOWS 10操作系统;

3.采用手动示教及CAD导图编程模式,故障声光报警及菜单警示;

4.三轴传动平台采用精密滚珠丝杠传动系统搭配松下伺服电机;

5.配备2个胶阀,针式胶阀可搭载针头校正装置;

6.Z轴方向能根据异型器件高度自动上升及下降胶阀以调整单次涂覆高度;

7.可实现直线、圆、弧涂覆和点胶 ;

8.配备一套专用涂料储胶桶,密封恒久供给方式,供料均匀一致;

9.机台配有专用清洗装置,独立清洗液容器,可自动清洗胶阀;

10.可配有废气收集、排放装置;内置滤网,废气排出达到净化效果。

11.配有SMEMA信号端口,可与其他设备在线连接;

12.高精度直流无刷马达配备不锈钢加长链条,能平滑地传送,使产品快速、稳定、准确地传送到指定位置,且不会造成产品撞伤。

13.配有控制按钮实现“急停”等功能

14.配有前门报警系统,门开启则停止工作;

15.质量追溯系统:设备具备二维码、条形码扫描功能,可根据条码记录产品信息。



技术参数

厂务要求:

1

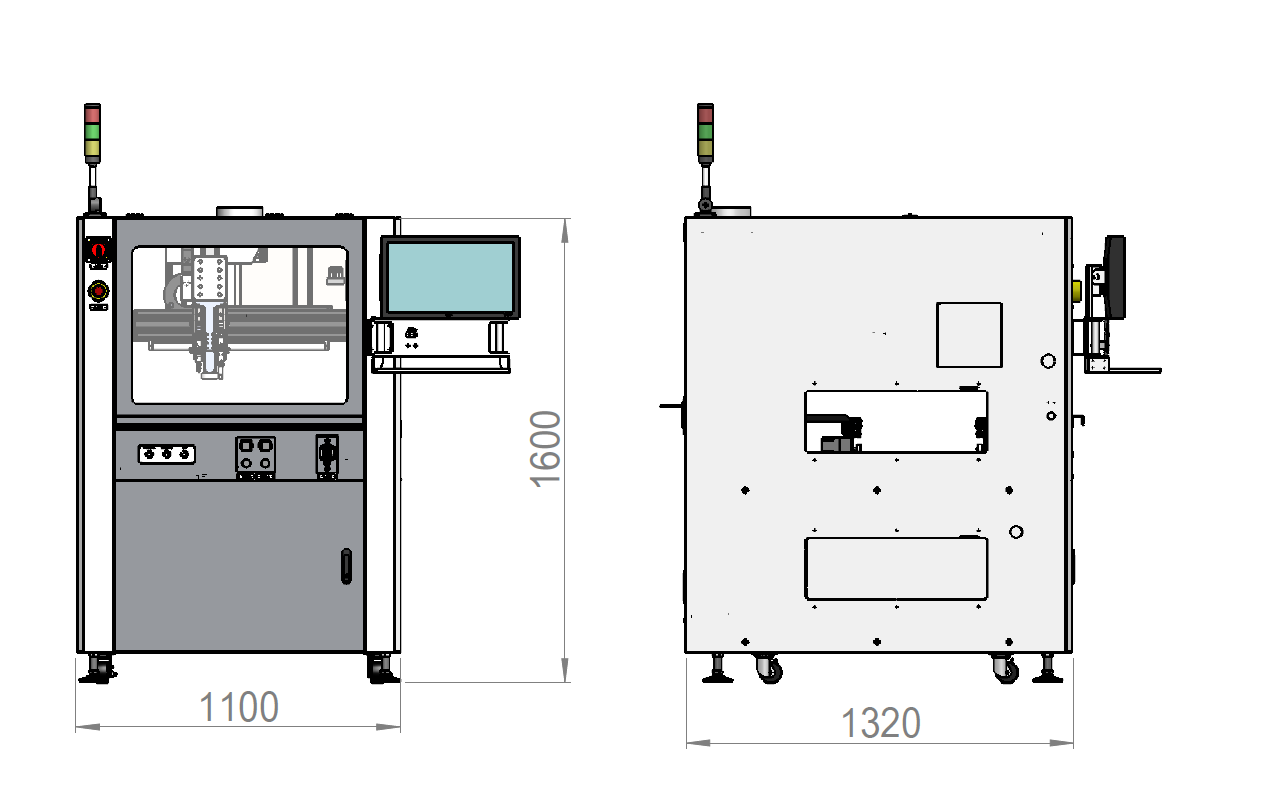

外型尺寸 External Size L*W*H

1100mm*1320mm*1600mm

2

电源 Power

AC220V 50~60Hz

3

气源供给 Air supply

0.5Mpa~0.8Mpa

4

气源流量 Air Ventilation

>10CFM

配置说明:

序号

规格项目

规格参数

1

重量 Weight

约650KG

2

单阀涂覆范围 Coating Area

L510*W430mm

3

调幅范围  Amplitude modulation range

50-500mm

4

输送带高度 Conveyor Height

920mm±30mm







5

轨道最大负载

5 Kg

6

控制系统 Control System

工业计算机+运动控制卡

7

驱动方式 Drive Type

伺服系统+丝杆模块传动

8

驱动轴数 Axis

3轴

9

最大工作速度 Max Work Move Speed

500mm/sec

10

最大元件高度 Max PCB Component Height

上100mm  下100mm

11

编程方式 Programming Type

示教/离线编程

12

定位精度 Positioning Accuracy

0.02mm

13

重复精度 Repeat Accuracy

0.02mm

14

胶阀数量 Nozzle Type

2个(选配)

15

胶阀上下

滑台气缸

16

抽风系统

下抽风

17

检测部分

UV光源

18

总功率 Total Power

2100W

19

输送方式

导轨+不锈钢链条(04C加长5mm)



胶阀选配项

针式点胶阀CT100

小雾化胶阀CT200

大雾化胶阀CT300

针式雾化阀CT400

三模式胶阀CT500

水帘阀CT600(喷嘴     )

撞针阀CT700 (针头     )


气动喷射阀DS200(撞针       喷嘴      )


供胶方式选配项

10L 胶桶

20L 胶桶

40L 胶桶

2L 不锈钢胶桶

300CC 供胶(300CC包装硅胶)

300CC/500CC针筒

功能性选配项

环保过滤系统

废液回收装置

条形码扫描系统(一维,二维标签码)

液位检测系统(称重检测)

底部回板系统

两段式输送

CCD视觉系统(视觉编程,纠偏,防呆)

压板装置

MES质量追溯系统

可燃气体监测报警装置

UPS不间断电源

Win10正版系统

胶水加热

自动对针装置

一键调宽 (在线设备一键调宽)

激光测宽

胶水过滤

胶水自动循环

手动真空脱泡

轨道电动调宽

双阀同步

轨道自动调宽

四阀同步(一字)

四阀同步(阵列)

双头四阀
